Avant toute intervention sur un gyrophare de portail, la première règle est simple et non négociable : coupez l’alimentation électrique et verrouillez la source si possible. Ouvrir un boîtier sous tension expose à un choc électrique et peut endommager les composants électroniques. En pratique, commencez par couper le disjoncteur dédié ou débrancher l’alimentation générale qui alimente l’automatisme.
En résumé :
Pour remettre en service votre gyrophare de portail rapidement et en sécurité, nous avançons par étapes, de l’éclairage à l’alimentation, pour isoler la panne sans remplacer des pièces inutilement.
- Coupez l’alimentation, attendez la décharge des condensateurs, puis travaillez avec outils isolés.
- Commencez par l’ampoule ou le module LED, 90 % des pannes proviennent de cet élément.
- Mesurez la sortie au multimètre, si la tension > 14 V en fonctionnement, remplacez la carte d’alimentation.
- Contrôlez fusibles, câbles et LED témoins, une LED éteinte oriente le point de test.
- Isolez les accessoires de sécurité (photocellules, bords, détecteurs) en les débranchant un à un, puis rebranchez pour valider la pièce en cause.
Vérifiez la sécurité avant toute intervention
Après avoir mis hors tension, attendez quelques secondes pour permettre aux condensateurs de se décharger. Travaillez avec des outils isolés et des gants si nécessaire. Notre approche privilégie la sécurité et la méthode, en évitant toute manipulation à l’aveugle.
Dans la majorité des pannes de gyrophare, l’ampoule ou le module LED est responsable. Les experts de Batimaz indiquent que 90 % des dysfonctionnements proviennent d’un problème d’éclairage (ampoule grillée, module LED défectueux, mauvaise connexion). Tester l’ampoule en premier réduit souvent le temps de diagnostic.
Localisez et testez la sortie électrique
Avant de démonter le boîtier, il est utile de localiser la sortie électrique du gyrophare et d’effectuer des mesures. Ces vérifications permettent de distinguer un défaut d’alimentation d’un problème interne à l’appareil.
Mesurer la tension à la sortie
Utilisez un multimètre en mode tension continue pour mesurer la sortie du gyrophare. Positionnez les sondes sur les bornes de sortie en respectant la polarité indiquée dans la notice ou sur le bornier.
La tension doit être régulée. Si la mesure dépasse 14 V en route normale, cela indique généralement une défaillance de la carte électronique d’alimentation et un remplacement de la carte sera nécessaire. Prenez des mesures à l’arrêt et en fonctionnement pour apprécier la stabilité.
Contrôler les fusibles, câbles et LED témoins
Vérifiez visuellement les fusibles situés sur le trajet d’alimentation et contrôlez leur continuité au multimètre. Un fusible grillé peut masquer un défaut plus en amont, mais le remplacer permet souvent de poursuivre le diagnostic.
Inspectez les câbles pour détecter des coupures, oxydation ou mauvais contacts. Sur de nombreuses motorisations, des LED rouges témoins jalonnent le circuit ; l’extinction d’une LED signale un point à tester (borne, câble, fusible).
Démontage mécanique simple
Le démontage du gyrophare nécessite peu d’outils mais une méthode claire. Nous décrivons ici une procédure adaptée aux modèles Nice EL et ML, fréquemment rencontrés sur les chantiers.
Consultez notre guide pour installer un portail coulissant si vous intervenez sur une motorisation de portail ou si vous devez vérifier la compatibilité de l’automatisme.
Repérer les flèches et ouvrir le boîtier

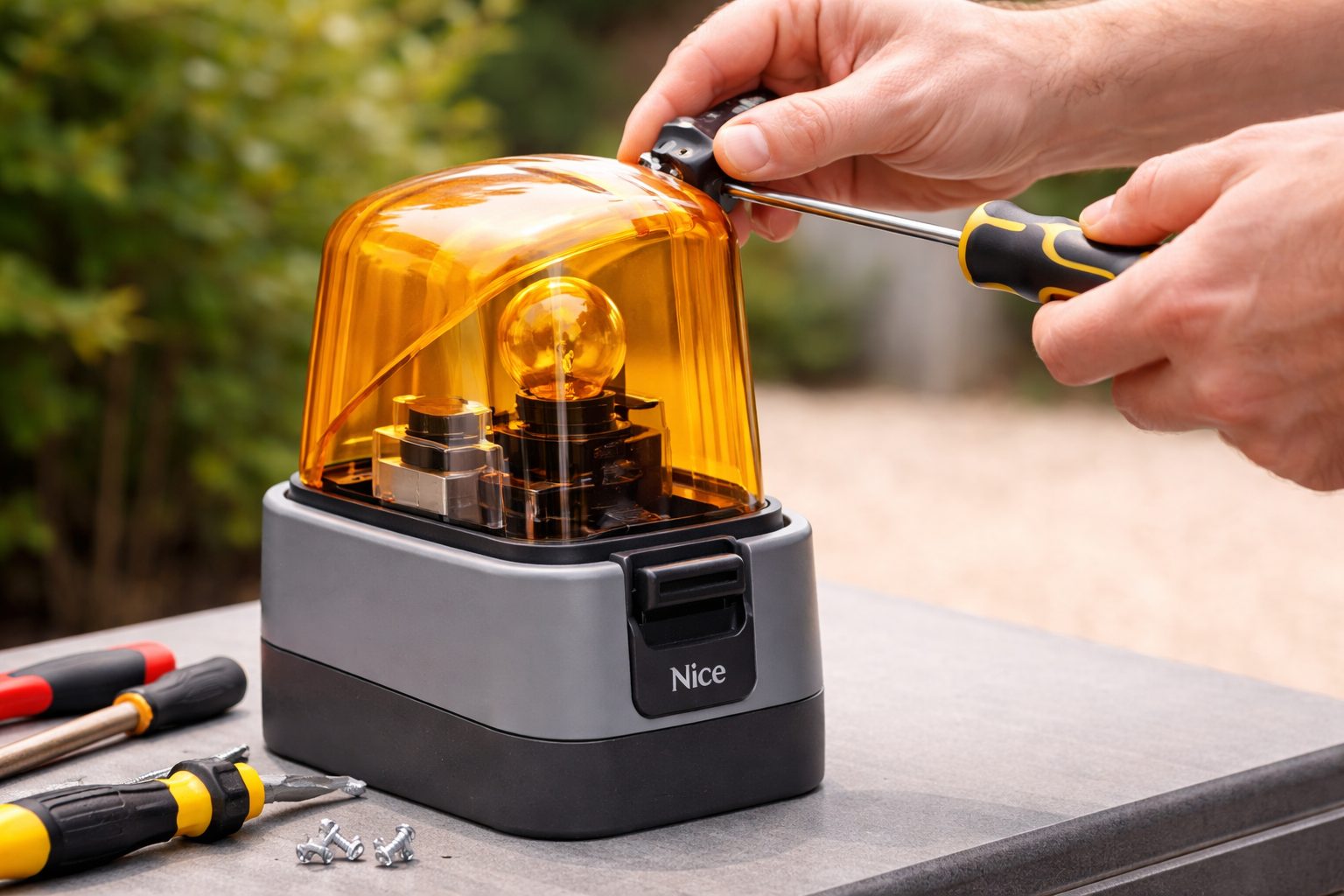

Sur les modèles Nice EL/ML, des flèches moulées ou gravées indiquent l’endroit où exercer une pression. Placez deux tournevis plats opposés aux flèches et exercez une pression vers l’arrière pour libérer les clips. Cette action évite d’endommager le plastique du boîtier.
Procédez lentement et vérifiez l’alignement des ergots. Une fois le capot retiré, notez l’emplacement des pièces et prenez des photos si nécessaire pour faciliter le remontage. Si l’ampoule est accessible, remplacez-la et testez avant de poursuivre le diagnostic électronique.
Antenne intégrée et gestion des connexions
Sur beaucoup de gyrophare Nice, l’antenne de la télécommande est intégrée au boîtier, ce qui évite de démonter la platine radio. Cette configuration simplifie les opérations et réduit le risque d’erreurs de repiquage.
Maintenez les connexions sur la platine et le bornier en bon état. Débranchez uniquement ce qui est nécessaire pour le test, puis reconnectez. Notez que la réinsertion incorrecte d’une broche peut altérer la programmation ou la réception.
Testez les accessoires de sécurité
Les dispositifs de sécurité autour du portail, comme les photocellules, les contacteurs de bord ou les détecteurs, peuvent empêcher le gyrophare de fonctionner correctement. Il faut les isoler méthodiquement pour identifier la source du défaut.
Débrancher les photocellules et dispositifs un par un
Déconnectez les accessoires de sécurité un par un tout en laissant l’alimentation coupée au départ. Rebranchez l’alimentation et observez le comportement du gyrophare à chaque retrait pour repérer l’accessoire en cause.
Cette méthode d’élimination permet d’identifier l’élément qui bloque le fonctionnement sans remplacer systématiquement des pièces. Prenez note du câblage avant chaque déconnexion pour éviter les erreurs au remontage.
Rebrancher les accessoires et valider le fonctionnement
Après contrôle, rebranchez les accessoires un par un en vérifiant à chaque étape. Si le gyrophare refonctionne après la reconnexion d’un accessoire, vous avez localisé la pièce fautive. Si le problème réapparaît, répétez l’opération pour confirmer le diagnostic.
Si une photocellule est défaillante, remplacez-la ou testez sa sortie au multimètre. Une variation irrégulière ou une absence de signal indique un remplacement ou un nettoyage des contacts.
Un bon entretien annuel de la clôture et des organes de sécurité limite les risques mécaniques et facilite les diagnostics.
Réinitialisez l’automatisme si lié au portail
Lorsque le gyrophare est intégré à la motorisation, la remise à zéro de l’automatisme peut résoudre des conflits de programmation ou des erreurs de reconnaissance des accessoires.
Procédure de réinitialisation
Pour réinitialiser, placez l’appareil hors tension, puis remettez-le sous tension si demandé par la notice. Appuyez simultanément sur les boutons OPEN et STOP (ou SET selon le modèle) jusqu’à ce que les LED clignotent rapidement. Ce clignotement signale le démarrage d’une séquence de réinitialisation.
La durée d’appui varie selon les modèles ; maintenez jusqu’à obtention du signal lumineux. Après la réinitialisation, vérifiez les voyants et les témoins avant toute tentative d’utilisation du portail.
Procédure de reconnaissance et inversion de direction
Après réinitialisation, la plupart des automatismes déclenchent une procédure de reconnaissance des fins de course. Celle-ci se traduit par une ouverture lente jusqu’à la butée, afin d’enregistrer les positions d’arrêt. Sur certains modèles, il est nécessaire d’inverser un commutateur de direction si la course est inversée.
Si le portail s’ouvre dans le mauvais sens, inversez le paramètre de direction selon la notice et relancez la séquence de reconnaissance. Notez que certaines unités mémorisent automatiquement les paramètres, d’autres demandent une programmation manuelle.
Consultez la notice spécifique
La notice du modèle exact reste la référence pour le câblage, l’installation et la programmation. Des gammes comme RobusKit, ARIA ou les séries Nice ont des particularités qu’il faut respecter.
Télécharger la notice et repérer les sections clés
Téléchargez la documentation correspondant à votre modèle et relevez les sections sur le câblage, les positions d’installation et les paramètres de programmation. La notice indique souvent l’emplacement des fusibles, des bornes de test et des procédures de réinitialisation.
Utilisez la notice pour confirmer les valeurs de tension attendues, la polarité des bornes et la fréquence des impulsions LED. Les manuels de Nice donnent des schémas clairs pour repérer la platine et les connecteurs.
Pour des opérations électriques générales ou des adaptations d’alimentation, notre guide sur la transformation d’une prise électrique peut être utile en complément de la notice.
Vérifier le clignotement régulier du gyrophare
Après intervention, contrôlez le clignotement du gyrophare. Un fonctionnement correct se repère par un rythme stable : 0,5 seconde allumé puis 0,5 seconde éteint est la cadence recommandée pour de nombreux modèles.
Un clignotement irrégulier peut signaler une alimentation instable, un module LED défaillant ou des interférences de programmation. Si le rythme n’est pas respecté, reprenez les contrôles électriques et consultez la section dépannage de la notice.
Voici un tableau synthétique pour vous aider à prioriser les contrôles et actions selon le symptôme observé.
| Problème fréquent | Symptôme | Contrôle à effectuer | Solution possible |
|---|---|---|---|
| Ampoule / module LED | Pas de lumière ou clignotement irrégulier | Tester l’ampoule, mesurer tension au bornier | Remplacer l’ampoule ou le module LED |
| Tension > 14 V | Tension non régulée | Mesurer sous charge et à vide | Remplacer la carte électronique d’alimentation |
| Fusible / câble | Absence d’alimentation à l’ampoule | Vérifier continuité fusible, état des câbles | Remplacer fusible, réparer ou changer câble |
| Photocellule / accessoire sécurité | Blocage, gyrophare inactif quand accessoire connecté | Déconnecter un par un et tester | Nettoyer, remplacer ou reprogrammer l’accessoire |
| Programmation / automatisme | Comportements incohérents, inversion de sens | Réinitialiser et relancer reconnaissance | Reprogrammer, inverser commutateur si nécessaire |
Pour un diagnostic rapide, commencez par l’ampoule, mesurez la tension, puis vérifiez fusibles et accessoires. Si le problème persiste, la notice du modèle et le remplacement de la carte électronique restent les étapes suivantes.
